HB9AOF : Stations radio

HB9AOF
Operator
Station
Activity
VHF-UHF
Six

Les Paccots    Mobile-portable

QTH principal  :  Sézenove (GE), JN36AD



Sézenove est un village de la commune de Bernex, situé au sud-ouest de Genève, à seulement 1500m de la frontière française (Haute Savoie).





                          Bernex





Les antennes sont situées à 460m d'altitude sur une terrasse en haut d'un immeuble de deux étages, sur un petit pylône rétractable de 2 x 3m surmonté d'un tube de 2m.


De haut en bas :    19 éléments   432MHz

                                19 éléments   144MHz
                                26 éléments 1296MHz

                                  5 éléments     50MHz.            Pas d'antenne HF.




La station actuelle comprend :

              50MHz : TS-2000 + filtre Procom

            144MHz : TS-2000 + filtre Procom + PA 300w

            432MHz : TS-2000 + filtre Procom + PA 250w (dès juin 2015)

          1296MHz : TS-2000 + PA 80w + préampli en tête de mât


Photo : avec 4 x 23 éléments 1296MHz et sans antenne 50MHz



Quelques visiteurs sur les antennes :



Top of page



QTH secondaire :   Les Paccots (FR)  JN36LM





Les Paccots est un village de la commune de Châtel-St-Denis, dans les Préalpes du canton de Fribourg.


Depuis 1980, une seconde station est installée au chalet "Mamaine", situé à 1200m d'altitude, à côté d'un téléski, dans le fond d'une vallée n'offrant de dégagement que vers le nord-ouest.


Vue du chalet direction sud-est prise en 1984, beam 3 éléments sur ancien mât tubulaire, n'est plus en service.





Chatel-St-Denis


La stationactuelle est un FT-847 avec :

PA 144Mhz de 100w

                      PA 432MHz de 100w

                      PA HF de 500w avec boîte d'accord


Antennes sur l'ancien mât en hiver 2004. Un nouveau pylône autoportant basculant sera construit l'année suivante (voir photos).




Les antennes actuelles (photo de droite) :

            16 éléments 144MHz
            18 éléments 432MHz

              3 éléments 50MHz

            dipôle rotatif 14-21-28MHz



A certaines occasions, FD4 (7Mhz et 3.5MHz), ou  delta-loop (7MHz ou 28MHz) accrochée à la fenêtre, ou long fil descendant dans le pré.

 Il est possible de louer ce chalet en été.

Les antennes et la station pourraient être mises à disposition d'un OM licencié lors de son séjour en location.


Top of page


  Station mobile et portable


La station mobile  permanente se compose d'un FT-8800 (FM 2m et 70cm) avec antenne magnétique verticale


En option : ensemble APRS enclenché automatiquement à la mise sous tension du véhicule : module GPS de ST, Tinitrack 3, FT23R (1 watt) et petite antenne verticale.


Options lors de déplacements longue distance : FT-857 avec antenne verticale HF magnétique (à l'arrêt) ou antenne Outbacker (6m-80m), antenne verticale 50MHz magnétique, ou DK7ZB bi-bande à l'arrêt.                                                                                                                                             Mobile arrêté, JN33AR, dep.04 (août 2005)


La station portable


FT-847 (100w HF, 50w VHF/UHF) avec antenne FD4 tirée entre des arbres (bandes HF) et une antenne 9 éléments 144MHz sur rotor 12v, à 4m sol, utilisée également sur le 432MHz. Ce fut la station utilisée lors de l'activation du Château du Bois de la Roche (56-014, août 2003) et du Château Guiton (33-184, août 2010).


Dès 2013 :  FT-857 et antenne bi-bande DK7ZB pour 144 et 432 MHz, sur mât de 6m avec rotor 12V, et petit coupleur MFJ-971 pour la HF.

Voir aussi la version light "spécial voyages" sous les rubriques CT9, ZS6, FG, FM /HB9AOF




















Nouvel équipement pour le portable "dans le sac à dos"
FT-857 et antenne bi-bande DK7ZB

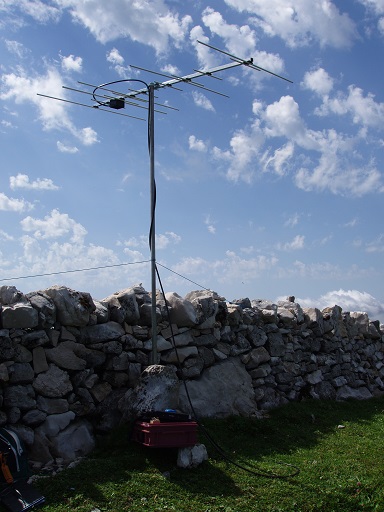

Photo: portable au Montendre pour contest août 2013
